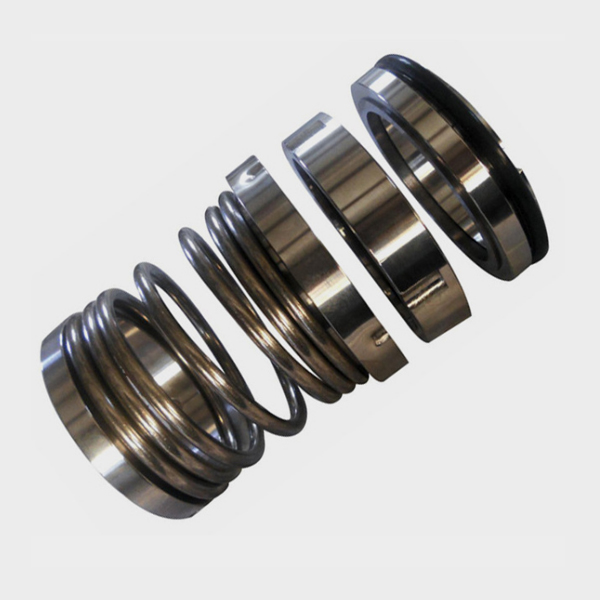

南方泵業CDL2系列老款多級離心泵機械密封軸封

該軸封為初代老款 CDL2、CDLF2 立式多級離心泵原廠標配密封總成，完整適配 CDL2-2 至 CDL2-13 全部葉輪級數機型，是額定流量 2m3/h 超小流量機型專屬配件。CDLF2 防腐不銹鋼泵與 CDL2 清水泵共用統一裝配尺寸，僅摩擦副、金屬承壓件材質根據輸送介質區分定制，整套密封內外徑、裝配高度、軸孔尺寸為機型專屬規格，僅匹配 CDL2 老款泵腔結構，無跨機型通用兼容性。

在線詢價南方泵業銷售熱線
4008-821-931

一、適配機型范圍

　　該軸封為初代老款 CDL2、CDLF2 立式多級離心泵原廠標配密封總成，完整適配 CDL2-2 至 CDL2-13 全部葉輪級數機型，是額定流量 2m³/h 超小流量機型專屬配件。CDLF2 防腐不銹鋼泵與 CDL2 清水泵共用統一裝配尺寸，僅摩擦副、金屬承壓件材質根據輸送介質區分定制，整套密封內外徑、裝配高度、軸孔尺寸為機型專屬規格，僅匹配 CDL2 老款泵腔結構，無跨機型通用兼容性。

二、整體結構組成

　　密封采用內置平衡型波形彈簧一體式集裝結構，整套部件預集成封裝，核心組成包含動環組件、浮動靜環、波形彈性承壓環、不銹鋼鎖緊軸套、全包覆耐腐 O 型密封圈。波形彈簧替代傳統螺旋壓簧，呈環形整片貼合布置，依靠環體形變提供均勻軸向預緊力；軸套采用鎖緊卡箍定位結構，卡箍配合緊固螺釘實現抱軸固定，拆裝時可快速分離軸套與泵軸。整體體型精巧輕薄，適配 CDL2 極小尺寸泵腔內部空間，裝配流程依托集裝預壓設計，無需現場調校彈簧壓縮量，轉子抽出后即可完成整套密封拆裝作業。

三、分工況標準材質配置

　　清水基礎標配套件（CDL2 原廠原配）

　　摩擦副配對為碳化硅動環 + 石墨靜環，波形彈簧與軸套基材為 304 不銹鋼，全部彈性密封件采用 FKM 氟橡膠，適配自來水、冷卻循環水、鍋爐軟化水等中性清潔無顆粒介質，滿足常規常溫供水、循環工況長期運行需求。

　　耐腐蝕強化套件（CDLF2 配套選用）

　　摩擦副升級雙碳化硅 SiC 配對組合，抗離子腐蝕、微量弱酸弱堿侵蝕；波形彈簧更換 316 不銹鋼材質，抵御介質微量滲透銹蝕；密封膠圈可定制高溫耐溫氟膠型號，介質耐受溫度上限提升，適配泳池水、輕度軟化腐蝕水、低濃度工藝稀釋液輸送場景。

四、額定運行工況參數

　　匹配泵工頻額定轉速 2900r/min，整機標準承壓上限 16bar；常溫標準介質適用溫度區間 - 15℃~105℃，高溫定制密封件最高耐受 120℃熱水工況；適配輸送液體必須潔凈無硬質泥沙、纖維、結晶顆粒物，介質穩定酸堿度 pH 值 5~9；適配泵軸軸徑為 CDL2 專屬小規格尺寸，摩擦副線速度匹配小流量低扭矩運行特性。

五、結構工藝與運行特性

　　波形整片彈簧受力分布連續均勻，運轉中可自適應微小軸向竄動，穩定動靜環密封端面貼合度；集裝出廠完成彈簧預壓縮標定，裝配容錯率高，降低人工安裝偏差帶來的滲漏風險；卡箍鎖緊軸套定位穩固，緊固受力均勻，長期連續運轉不易出現軸套偏移偏心磨損。所有金屬部件經鈍化防銹處理，摩擦副平面精度經過精密研磨，出廠逐套完成水壓滲漏、高速跑合雙重檢測，支持 24 小時不間斷穩定運行。

六、標準化拆裝操作規范

　　拆卸作業前關閉管路閥門、排空泵腔液體，切斷電源完全泄壓，整體抽出轉子組件后再拆解密封總成，禁止帶壓拆解密封件；

　　動靜環摩擦研磨端面全程嚴防磕碰、劃痕、沾染雜質，泵軸裝配接觸面僅允許清水潤濕輔助裝配，禁止黃油、機油等油脂潤滑劑，防止氟膠圈溶脹失效；

　　卡箍緊固螺釘對角分次均勻鎖緊，避免單邊受力導致軸套變形、抱軸卡頓；裝配結束后手動盤車，轉子轉動順滑無摩擦阻滯、無異響，方可通電試機。

七、常見失效故障溯源

　　運行微量滴水滲漏：石墨靜環長期研磨損耗、波形彈簧金屬疲勞彈性衰減、氟橡膠密封圈老化硬化變形；

　　泵體升溫伴隨摩擦異響：缺水干磨損傷密封端面、卡箍鎖緊力度不足造成軸套偏心、介質雜質嵌入摩擦面；

　　短周期反復漏水報廢：輸送水質含有硬質顆粒刮傷密封研磨面，需在泵前端增設精密過濾器凈化介質，再更換全新密封總成。

八、配套應用工況場景

　　適配超小流量增壓需求，多用于實驗室純水增壓、小型反滲透凈水機組、微型中央空調循環、家用 / 小型樓宇二次供水、小型鍋爐給水冷凝輸送、輕型精細設備高壓清洗系統、小型園林滴灌噴灌增壓等低流量穩壓輸送場景。

同系列南方泵技術參數如下：

型號	揚程	流量(m3/h)	電機功率(KW)	轉速(r/min)
CDL2-2	15	2	0.37	2900
CDL2-3	22	2	0.37	2900
CDL2-4	30	2	0.55	2900
CDL2-5	37	2	0.55	2900
CDL2-6	45	2	0.75	2900
CDL2-7	52	2	0.75	2900
CDL2-9	67	2	1.1	2900
CDL2-11	82	2	1.1	2900
CDL2-13	98	2	1.5	2900
CDL2-15	112	2	1.5	2900
CDL2-18	136	2	2.2	2900
CDL2-22	165	2	2.2	2900
CDL2-26	198	2	3.0	2900
