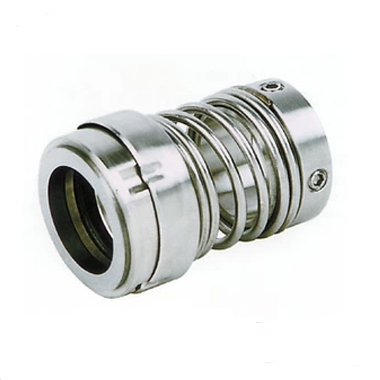

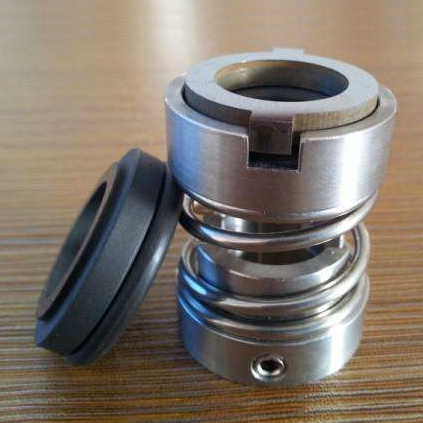

南方泵業CDL3系列老款多級離心泵機械密封/軸封

cdl/cdlf3系列老款機械密封適用于不銹鋼臥式單級離心泵，泵體采用不銹鋼板沖壓脹形焊接工藝制成，可替代傳統的is泵和一般的耐腐蝕泵，軸向入口和徑向出口。
應用領域：
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。

在線詢價南方泵業銷售熱線
4008-821-931

一、適配機型范圍

　　該款機械密封為初代老款 CDL3、CDLF3 立式多級離心泵原廠配套軸封件，完整適配 CDL3-2 至 CDL3-12 全部葉輪級數機型，是小流量 3m³/h 規格初代泵專屬密封總成。CDLF3 耐腐蝕不銹鋼泵與 CDL3 清水泵共用同一套密封裝配尺寸，僅摩擦副、彈簧材質根據介質工況區分定制，整體裝配尺寸為機型專屬規格，僅可匹配 CDL3 老款泵體腔體結構。

二、整體構造組成

　　密封總成采用內置平衡式多彈簧集裝結構，整套部件一體化集成，主要由動環組件、浮動靜環、環繞式多組細小壓簧、一體式不銹鋼軸套、全包覆氟橡膠密封圈構成。軸套采用精密過盈套接工藝，依靠加工公差緊密貼合泵軸表面，無緊固螺釘鎖止結構；多根彈簧均勻圓周排布，持續為動靜環摩擦端面提供均勻預緊壓力，保障高速運轉時密封面貼合平整。整體裝配體積小巧，適配 CDL3 緊湊狹小的泵腔安裝空間，拆裝作業需將泵整體轉子組件抽出后分步拆解。

三、分工況標準材質配置

　　清水基礎標配套裝（CDL3 原廠原配）

　　摩擦副配對為碳化硅動環 + 石墨靜環，承壓耐磨性能適配常規自來水、冷卻循環水、軟化水清潔介質；支撐彈簧采用 304 不銹鋼材質，全部內外密封彈性件為 FKM 氟橡膠，軸套一體成型 304 不銹鋼材質，適配中性無雜質清水工況。

　　耐腐蝕強化套裝（CDLF3 配套升級款）

　　摩擦副升級雙碳化硅 SiC 配對組合，耐離子腐蝕、微量酸堿侵蝕；彈簧更換為 316 不銹鋼材質，抵御介質微量滲透腐蝕；密封膠圈可定制高溫型氟橡膠，提升高溫工況下的密封穩定性，適用于泳池水、輕度化工軟化水等弱腐蝕液體輸送場景。

四、額定運行工況參數

　　適配泵標準轉速 2900r/min（50Hz 工頻電機），整機額定承壓上限 16bar；介質常規適用溫度區間 - 15℃~105℃，高溫定制密封件可耐受最高 120℃熱水工況；適配輸送液體要求清潔無硬質泥沙、纖維、結晶顆粒，介質酸堿度 pH 值范圍 5~9；軸徑、密封總高度、內外徑均為 CDL3 老款專用尺寸，具備嚴格裝配唯一性。

五、結構工藝與運行特性

　　一體化集裝式設計出廠預調預壓，裝配時無需人工調節彈簧壓縮量，降低安裝失誤概率；多彈簧均勻施壓結構，可輕微抵消泵運行過程中微小的軸向、徑向跳動，穩定密封端面貼合度；過盈式一體軸套無螺釘松動隱患，長期高壓連續運行不易出現軸套偏移、偏心磨損問題。整套密封出廠經過水壓滲漏測試、高速跑合測試，滿足 24 小時不間斷長期運轉需求。

六、規范拆裝操作要點

　　拆卸前必須完全關閉進水閥門、排空泵腔內部液體，切斷電源并泄壓，整機拆解抽出轉子部件后再拆分密封總成；

　　動靜環摩擦端面嚴禁磕碰、劃傷，裝配軸表面僅可涂抹清水做潤滑輔助，禁止使用油脂類潤滑劑，避免膠圈溶脹失效；

　　一體軸套優先采用低溫加溫溫裝工藝，嚴禁暴力敲擊擠壓，防止軸套變形、抱軸卡死；

　　裝配完成后手動盤車測試，轉動順滑無卡滯、無摩擦異響，方可通電試運行。

七、常見故障成因說明

　　低速微量滴水滲漏：石墨靜環長期摩擦損耗、多彈簧彈性疲勞衰減、氟橡膠密封圈老化硬化變形；

　　運行升溫并伴隨摩擦異響：密封干磨缺水運轉、軸套裝配偏心、動靜環端面雜質劃傷；

　　短期頻繁漏水失效：輸送水質含泥沙、硬質顆粒刮傷摩擦密封面，需在泵前端加裝精密過濾器凈化介質后再更換全新密封總成。

八、配套應用系統場景

　　多用于小流量增壓工況，適配小型高層二次供水設備、小型 RO 反滲透純水機組、中小型中央空調水循環機組、實驗室純水增壓設備、小型鍋爐給水冷凝輸送、輕型工業清洗增壓系統等場景。

同系列南方泵技術參數如下：

型號	揚程	流量(m3/h)	電機功率(KW)	轉速(r/min)
CDL3-2	9	3	0.37	2900
CDL3-3	14	3	0.37	2900
CDL3-4	19	3	0.37	2900
CDL3-5	23	3	0.37	2900
CDL3-6	28	3	0.55	2900
CDL3-7	32	3	0.55	2900
CDL3-8	37	3	0.75	2900
CDL3-9	42	3	0.75	2900
CDL3-10	47	3	0.75	2900
CDL3-11	51	3	1.1	2900
CDL3-12	55	3	1.1	2900
CDL3-13	60	3	1.1	2900
CDL3-15	69	3	1.1	2900
CDL3-17	79	3	1.5	2900
CDL3-19	88	3	1.5	2900
CDL3-21	98	3	2.2	2900
CDL3-23	107	3	2.2	2900
CDL3-25	116	3	2.2	2900
CDL3-27	124	3	2.2	2900
CDL3-29	133	3	2.2	2900
CDL3-31	142	3	3	2900
CDL3-33	151	3	3	2900
CDL3-36	168	3	3	2900
