適配設備界定
這套集裝式軸封是初代 CDL1、CDLF1 立式多級泵原廠標配密封總成，完整適配 CDL1-2 至 CDL1-13 全級數泵體，對應額定流量 1m³/h 極小流量機型。CDL1 清水泵與 CDLF1 防腐泵共用同一套裝配外形尺寸，僅摩擦副、金屬彈性件做介質適配選材，整套密封內外徑、裝配總長、軸套孔徑為機型專屬尺寸，僅可匹配 CDL1 老款泵腔空間，無跨型號通用屬性。
本體結構組成

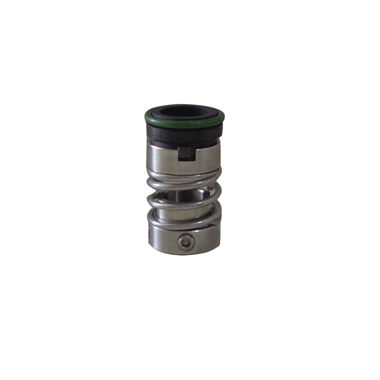

密封整體為內置平衡型單小彈簧集裝一體結構，出廠預先完成彈簧壓縮量標定，整體封裝成型。整件包含旋轉動環組件、靜止防轉靜環、獨立圓柱形承壓彈簧、整體不銹鋼軸套、全包覆式氟橡膠輔助密封圈、防轉定位擋片。軸套采用分體鎖片緊固結構，兩片弧形鎖片環抱泵軸，搭配頂絲定點鎖緊固定，拆裝時可直接松開頂絲拆分軸套，無需高溫熱拆。整體結構緊湊輕薄，適配 CDL1 泵體內部狹小安裝腔體，更換作業需要將整根轉子軸芯完全抽出后再拆解密封組件。
分工況材質配置方案
常規清水標配套件（CDL1 原廠原配）
摩擦副組合為碳化硅動環搭配浸漬石墨靜環，承壓耐磨能力適配自來水、機組冷卻水、鍋爐軟化水這類潔凈中性介質；承壓彈簧、軸套基體采用 304 不銹鋼鍛壓成型，全部柔性密封件采用 FKM 氟橡膠，適配常溫清水連續運轉工況，性價比穩定可靠。
防腐強化套件（CDLF1 配套選用）
摩擦副升級成雙碳化硅 SiC 配對結構，可抵御泳池水、弱酸堿稀釋液、高離子軟化水帶來的腐蝕磨損；承壓彈簧替換為 316 不銹鋼材質，提升耐介質滲透銹蝕能力；密封膠圈可定制耐高溫特種氟膠，拓寬高溫熱水工況適配范圍。
運行工況額定參數
匹配設備標準工頻轉速 2900r/min，整機系統額定承壓上限 16bar；常規介質適用溫度區間 - 15℃至 105℃，高溫定制密封件最高耐受 120℃熱水環境；輸送介質必須保持潔凈無硬質泥沙、纖維絮狀物、結晶顆粒物，介質穩定酸堿度維持 pH5~9 區間。適配泵軸為 CDL1 專屬極小軸徑規格，摩擦副線速度按照小流量低扭矩工況精密調校，適配輕負荷長期運行狀態。
整機運行穩定特性
單彈簧定點施壓結構受力集中穩定，配合防轉擋片杜絕靜環跟轉偏移；集裝預調工藝消除現場人工調節彈簧壓縮量帶來的裝配誤差，大幅降低安裝滲漏風險；鎖片式軸套抱緊受力均勻，長時間連續運行不易出現軸套偏心晃動、局部異常磨損。全部金屬部件經過鈍化防銹處理，摩擦副端面經過高精度平面研磨，每一套密封出廠都完成水壓滲漏、高速跑合雙重質檢工序，支持全天候不間斷穩定運轉。
裝配更換標準流程
作業前閉合前端進水閥門，排空泵腔內部存液，切斷設備電源徹底泄壓，整體吊出轉子軸芯之后再拆分密封總成，嚴禁帶壓拆解密封結構。
動靜環研磨密封端面全程做好防護，杜絕磕碰劃傷、沾染泥沙雜質；泵軸裝配接觸面僅允許清水潤濕輔助套裝，禁止機油、黃油等油脂潤滑劑，防止氟橡膠圈溶脹失效滲漏。
鎖片頂絲分次對角輕微鎖緊，把控抱緊力度，避免力度過大擠壓變形抱軸卡頓；全部裝配結束后手動盤動轉子，轉動順滑無阻滯、無摩擦異響，才可通電空載試運行觀察滲漏情況。
故障失效誘因解析
低速輕微滴水滲漏：石墨靜環長期摩擦消耗變薄、承壓彈簧金屬疲勞彈性下降、氟橡膠密封圈老化硬化失去彈性；
泵體升溫伴隨摩擦雜音：缺水空轉干磨損傷密封端面、鎖片鎖緊力度不足軸套偏心、細小硬質顆粒嵌入摩擦面研磨劃傷；
短期頻繁漏水報廢：輸送水質含泥沙雜質刮傷密封研磨面，需要在泵前端加裝精密前置過濾器凈化介質，再更換全新密封總成。
實際應用場景范圍
主打超小流量穩壓增壓場景，廣泛適配實驗室精密純水增壓設備、微型反滲透凈水機組、小型分體式中央空調水循環、小戶型樓宇二次供水、迷你鍋爐給水冷凝輸送、精細儀器高壓清洗、小型園林滴灌增壓等低流量平穩輸水系統。
同系列南方泵技術參數如下：
| 型號 | 揚程(m) | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
| CDL1-2 | 11.5 | 1 | 0.37 | 2900 |
| CDL1-3 | 17 | 1 | 0.37 | 2900 |
| CDL1-4 | 22.5 | 1 | 0.37 | 2900 |
| CDL1-5 | 28 | 1 | 0.37 | 2900 |
| CDL1-6 | 33.5 | 1 | 0.37 | 2900 |
| CDL1-7 | 39 | 1 | 0.37 | 2900 |
| CDL1-8 | 45 | 1 | 0.55 | 2900 |
| CDL1-9 | 51 | 1 | 0.55 | 2900 |
| CDL1-10 | 57 | 1 | 0.55 | 2900 |
| CDL1-17 | 95 | 1 | 1.1 | 2900 |
| CDL1-19 | 106 | 1 | 1.1 | 2900 |
| CDL1-21 | 117 | 1 | 1.1 | 2900 |
| CDL1-23 | 128 | 1 | 1.1 | 2900 |
| CDL1-25 | 139 | 1 | 1.5 | 2900 |
| CDL1-27 | 150 | 1 | 1.5 | 2900 |
| CDL1-30 | 166 | 1 | 1.5 | 2900 |
| CDL1-33 | 183 | 1 | 2.2 | 2900 |
| CDL1-36 | 200 | 1 | 2.2 | 2900 |
