ZS 臥式不銹鋼單級泵多用于凈水輸送、輕度化工流體增壓，配套機械密封作為軸端防滲漏核心易損件，按照 ZS 不同流量規格定制尺寸，軸徑、密封座安裝深度均為機型專屬規格，和 CHL、MS 等其他泵型密封無法互換裝配。所有密封件出廠均完成水壓密封檢測與臥式工況連續跑合測試，適配設備長時間平穩臥式負載運行的需求。
一、密封整體構造與組件排布

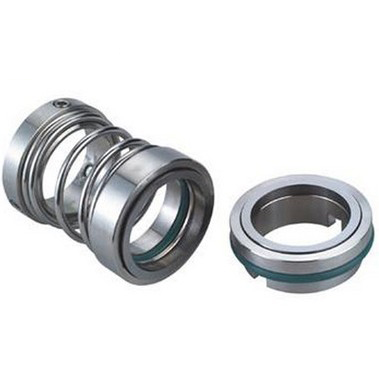

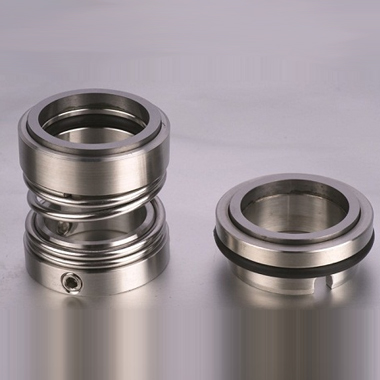

密封采用外裝式單彈簧非平衡結構，整體體型小巧，適配 ZS 泵緊湊的泵蓋安裝腔。單螺旋彈簧套于軸套外部，持續為動靜環摩擦面提供穩定壓緊力，軸套依靠兩枚緊定螺釘定點鎖緊在主軸外壁，適配臥式放置帶來的重力受力影響。1、動環隨泵軸同步高速旋轉，摩擦端面經過精細研磨找平；2、靜環卡在泵蓋限位槽內保持靜止，二者組合形成主密封屏障；3、橡膠密封圈填充間隙，隔絕介質滲入彈簧與電機端。維修更換時只需拆開泵蓋，無需大范圍拆解泵體管路與葉輪結構，操作流程簡單易行。
二、分層適配的材質搭配方案
常規自來水、冷卻清水工況采用基礎配置，摩擦副為碳化硅搭配石墨，彈簧、軸套使用 304 不銹鋼，密封膠圈選用通用氟橡膠，性價比適配常規凈水輸送。針對軟化水、泳池水、低濃度弱腐蝕藥液工況，可升級防腐配置，摩擦副更換成雙碳化硅配對組合，彈簧升級 316 不銹鋼并做鈍化防銹處理，膠圈更換耐溶脹 FKM 氟橡膠，有效抵御水質離子腐蝕與沖刷磨損。整套金屬部件無易銹碳鋼，匹配 ZS 整機不銹鋼過流部件的防腐定位。
三、標準運行工況參數范圍
密封適配 ZS 泵 2900r/min 額定轉速，承壓匹配整機常規工作壓力，介質適用溫度區間為 - 15℃至 105℃。輸送介質必須潔凈無砂石、纖維、結晶顆粒物，適配酸堿度 pH5 至 9 的中性、弱腐蝕液體。臥式結構帶來的側向重力載荷在結構設計時已做受力補償，彈簧彈力經過專項調校，能夠緩沖啟停瞬間的軸向沖擊，支持二十四小時不間斷連續增壓作業，不同流量型號摩擦副線速度單獨調校，磨損程度均勻穩定。
四、裝配維護要點與適用場景
更換作業前務必關閉管路閥門，排空泵腔液體，切斷電源泄壓后再拆解泵蓋。動靜環研磨面為精密易損部位，全程防止磕碰刮傷，主軸裝配僅可用清水潤濕，禁止涂抹機油、黃油，避免膠圈溶脹變形。螺釘鎖緊力度均衡適度，裝配后手盤轉子轉動順滑無卡滯，通水試運行無滴水即為合格。
自然研磨損耗、彈簧彈性衰減、膠圈老化是正常消耗原因，缺水空轉、介質含硬質雜質會快速擊穿密封摩擦面。該密封廣泛應用于凈水廠增壓、樓宇清水供水、小型泳池水循環、工業設備冷卻供水、輕度稀釋化工液體輸送等 ZS 泵配套工況。
同系列南方水泵技術參數如下：
| 型號 | 揚程(m) | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
| ZS50-32-160/1.1 | 18 | 6.3 | 1.1 | 2900 |
| ZS50-32-160/1.5 | 20 | 12.5 | 1.5 | 2900 |
| ZS50-32-160/2.2 | 25 | 12.5 | 2.2 | 2900 |
| ZS50-32-200/3.0 | 32 | 12.5 | 3.0 | 2900 |
| ZS50-32-200/4.0 | 42 | 12.5 | 4.0 | 2900 |
| ZS50-32-200/5.5 | 54 | 12.5 | 5.5 | 2900 |
| ZS65-40-125/1.5 | 13 | 25 | 1.5 | 2900 |
| ZS65-40-125/2.2 | 18 | 25 | 2.2 | 2900 |
| ZS65-40-125/3.0 | 24 | 25 | 3.0 | 2900 |
| ZS65-40-160/4.0 | 28 | 25 | 4.0 | 2900 |
| ZS65-40-200/5.5 | 36 | 25 | 5.5 | 2900 |
| ZS65-40-200/7.5 | 46 | 25 | 7.5 | 2900 |
| ZS65-40-200/11.0 | 62 | 25 | 11.0 | 2950 |
| ZS65-50-125/3.0 | 13 | 50 | 3.0 | 2900 |
| ZS65-50-125/4.0 | 18 | 50 | 4.0 | 2900 |
| ZS65-50-160/5.5 | 25 | 50 | 5.5 | 2900 |
| ZS65-50-200/7.5 | 32 | 50 | 7.5 | 2900 |
| ZS65-50-200/9.2 | 40 | 50 | 9.2 | 2900 |
| ZS65-50-200/11.0 | 48 | 50 | 11.0 | 2950 |
| ZS65-50-200/15.0 | 58 | 50 | 15.0 | 2950 |
| ZS65-50-200/18.5 | 68 | 50 | 18.5 | 2950 |
| ZS80-65-125/5.5 | 13 | 100 | 5.5 | 2900 |
| ZS80-65-125/7.5 | 18 | 100 | 7.5 | 2900 |
| ZS80-65-125/9.2 | 23 | 100 | 9.2 | 2900 |
| ZS80-65-160/11.0 | 27 | 100 | 11 | 2950 |
| ZS80-65-160/15.0 | 36 | 100 | 15 | 2950 |
| ZS80-65-200/18.5 | 45 | 100 | 18.5 | 2950 |
| ZS80-65-200/22.0 | 53 | 100 | 22 | 2950 |
| ZS80-65-200/30.0 | 66 | 100 | 30 | 2950 |
| ZS100-80-160/11.0 | 15 | 160 | 11 | 2950 |
| ZS100-80-160/15.0 | 22 | 160 | 15 | 2950 |
| ZS100-80-160/18.5 | 28 | 160 | 18.5 | 2950 |
| ZS100-80-200/22.0 | 33 | 160 | 22 | 2950 |
| ZS100-80-200/30.0 | 45 | 160 | 30 | 2950 |
| ZS100-80-200/37.0 | 54 | 160 | 37 | 2950 |
