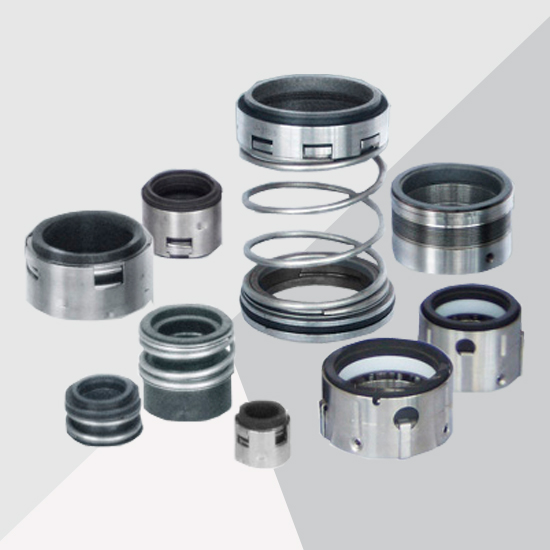

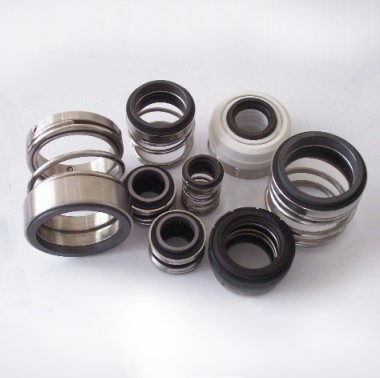

南方泵業TD系列管道泵機械密封

　　TD 立式管道循環泵多用于暖通空調、供熱系統的水循環輸送，配套的機械密封是隔離高溫水體、保護電機內部結構的關鍵易損配件，依照 TD 不同口徑、功率機型單獨開模加工，軸套尺寸、密封座深度均一一對應機型規格，僅適配 TD 系列泵體，不能與 MS、CHL 等其他泵型密封互換使用。每件密封成品出廠都會經過高溫水壓檢漏與額定轉速耐久跑合測試，專門適配供熱系統長期恒溫連續運行的工作特性。



一、密封整體結構與裝配布局 　　整套密封采用內裝式單彈簧平衡結構，整體構件收攏緊湊，適配 TD 泵狹小的泵蓋內置安裝空間。單根大直徑螺旋彈簧均勻包裹在軸套外側，依靠穩定彈力壓緊動靜環摩擦面，能夠抵消高溫介質帶來的輕微軸向壓力波動。軸套采用對稱兩點緊定螺釘鎖緊固定，貼合立式泵垂直安裝的受力狀態，運轉過程中不易出現松動偏移。1、動環隨主軸同步旋轉，摩擦端面經過高精度平面研磨，平整度嚴格把控；2、靜環嵌裝在泵蓋定位槽內固定不動，與動環形成主防滲摩擦副；3、外圍耐溫橡膠圈包裹縫隙，阻擋高溫水滲透侵蝕彈簧與金屬部件。拆卸更換時只需分離泵體與電機連接端，無需拆解整套管路葉輪，維修操作步驟簡潔省力。



二、適配冷熱循環工況的材質配置 　　針對 TD 泵暖通供熱的核心用途，原廠標配適配熱水工況的材質組合，常規款摩擦副采用碳化硅搭配石墨配對，導熱性能平穩，耐溫水磨耗低；彈簧、軸套金屬基體統一選用 304 不銹鋼，表面做防銹鈍化處理。密封柔性件選用耐高溫專用氟橡膠，相比普通橡膠耐熱與抗老化能力更強。針對高溫鍋爐水循環、高溫工業熱水場景，可升級雙碳化硅摩擦副與 316 不銹鋼彈簧，搭配高耐溫 FKM 膠圈，進一步提升抗腐蝕、耐高壓高溫的表現，整體材質匹配 TD 泵不銹鋼過流部件的基礎防腐能力，可應對水質輕微結垢、弱酸堿循環水體。



三、適配運行工況的技術參數標準 　　密封匹配 TD 泵標準 2900r/min 運行轉速，承壓能力契合管道循環系統常規水壓，介質溫度常規區間為 - 15℃至 120℃，高溫定制版本可承受更高恒溫熱水輸送。輸送水體要求無硬質泥沙、金屬碎屑、大量纖維雜質，適配酸堿度 pH5 至 9 之間的循環水質。供熱系統存在啟停溫差變化，彈簧彈力經過工況調校，可緩沖熱脹冷縮帶來的摩擦副間隙變動，保障四季冷暖切換狀態下密封不滲水，支持全天候不間斷循環運轉，大小口徑機型摩擦副線速度獨立匹配，磨損速率保持穩定均衡。



四、安裝運維規范與實際應用場景 　　更換密封作業前必須關閉管道閥門，排空泵內熱水，斷電泄壓后再拆分泵蓋組件，操作中輕拿輕放動靜環，嚴禁磕碰劃傷研磨平面。主軸裝配位置僅用清水輕微潤濕即可推入軸套，禁止加注黃油、機油，避免高溫下油脂變質腐蝕膠圈。螺釘鎖緊力度均勻適中，裝配完成后手轉聯軸器，轉子轉動順滑無卡頓，通水升溫試運行無軸端滴水即為安裝合格。 　　長期運行中摩擦副自然研磨、彈簧彈性疲勞、膠圈高溫老化是正常損耗原因，缺水干轉、水體雜質過多會快速損毀密封端面。這款密封主要配套中央空調冷熱循環、小區地暖供熱、鍋爐熱水輸送、廠房設備恒溫水循環、樓宇采暖增壓等 TD 管道泵主流使用場景。
