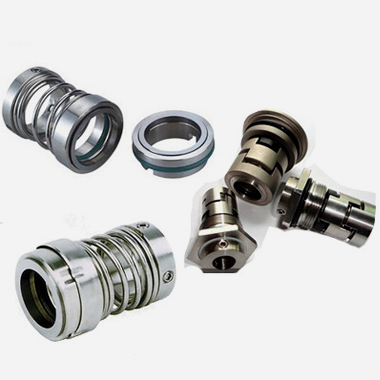

南方泵業CHL4系列臥式多級離心泵新老款機械密封

　　CHL4、CHLF4 臥式多級泵依靠機械密封隔絕泵內高壓流體與電機腔體，CHL4 適配潔凈清水輸送工況，CHLF4 全不銹鋼機型應對輕度腐蝕介質，整套密封完全適配臥式橫向安裝的腔體結構，和立式 CDL 系列密封不存在互換適配性，設備分早期初代老款與迭代升級新款兩套獨立配件體系，兩套總成裝配尺寸、內部構造完全區分開，維修更換時必須對照設備出廠批次匹配對應配件。



一、初代老款機械密封本體構造與配套配置 　　老款密封采用分體散件組裝模式，動靜環、單螺旋粗彈簧、軸套、密封圈全部為獨立拆分零件，裝配操作需要維修人員手動測算彈簧壓縮行程，依靠經驗把控動靜環貼合壓力，人為操作偏差極易埋下滲漏隱患。軸套依靠兩點頂絲單點擠壓鎖固在泵軸外壁，橫向臥式運行的重力影響下，長期承壓容易出現軸套輕微偏移偏心。1、清水型 CHL4 原配摩擦副為碳化硅搭配石墨組合，彈簧與軸套基材選用 304 不銹鋼；2、防腐 CHLF4 僅將摩擦副升級成雙碳化硅配對，金屬彈性件材質未同步提升；3、無獨立嵌入式防轉卡位結構，高速運轉過程中靜環存在跟隨泵軸自轉摩擦損耗的情況。 整套密封出廠僅完成基礎水壓檢漏，沒有長時間高速耐久跑合工序，金屬構件只做簡易清洗防銹處理，柔性密封膠圈基礎耐溫上限為 105℃，拆裝流程繁復，需要完整拆解泵體、抽出整套轉子才能拆分零散密封小件，收納裝配時容易出現零件遺失、對位錯位問題。



二、迭代升級新款機械密封優化結構與材質體系 　　新款全面切換一體化集裝預裝結構，所有核心構件在出廠時整合封裝成型，彈簧壓縮彈力提前精準標定，現場裝配無需人工調試壓縮量，大幅降低裝配失誤帶來的漏水故障。內部替換單粗彈簧為圓周均勻排布多細彈簧，軸向壓力分攤更加均衡，搭配環形嵌入式防轉限位片，牢牢鎖死靜環位置，徹底規避靜環跟轉磨損。軸套改為環形卡箍環抱鎖固方式，環形受力分布均勻，臥式長期運行不易出現軸套形變偏心。 材質層面進行全域升級，CHLF4 防腐機型彈簧統一更換 316 不銹鋼并做深層鈍化防銹處理，CHL4 清水款也同步優化金屬構件防銹工藝；摩擦副耐磨耐腐蝕等級統一拉高，柔性密封件升級高品質 FKM 氟橡膠，常規耐溫覆蓋 - 15℃至 105℃，高溫定制款最高可穩定耐受 120℃熱水工況。總成整體體積緊湊精簡，拆裝步驟大幅簡化，單人即可完成轉子抽出后的密封更換作業，出廠標配水壓保漏、連續高速跑合雙重質檢流程，整機無故障運行時長顯著提升。



三、新老款適配邊界、運行工況與應用場景 　　兩套密封總成模具尺寸互不兼容，同一流量規格的泵腔內徑、軸徑、裝配深度參數存在明顯差異，絕對不能交叉互換裝配，維修選型第一步需要核對泵身銘牌生產年份區分機型代次。二者基礎運行參數保持統一，適配 2900r/min 工頻轉速、PN16 承壓等級，輸送介質均要求無硬質泥沙、纖維雜質，適配 pH5 至 9 中性及弱腐蝕流體。 　　老款密封多用于早年投產的中央空調臥式冷卻機組、老式廠房清水增壓、基礎小型水處理設備；新款密封適配全新一代 CHL4、CHLF4 機組，廣泛應用于工業清洗供水、泳池水循環、軟化水輸送、小型鍋爐熱水循環、精密設備冷卻系統等工況，腐蝕、高溫、長時間連續運轉場景下新款密封耐用優勢更為突出。
